Комутатори та L3-обладнання➧
Огляд
Сторінка комутатора показує всі порти з їх станом, VLAN, трафіком, помилками та MAC-адресами, дозволяє керувати портами, запускати діагностику кабелю та SFP. Для L3-обладнання додатково доступні таблиці ARP, FDB та прямих маршрутів.
Підтримуються D-Link, Edge-core, Huawei, Cisco, Juniper, HP/HPE, Dell, Eltex, Raisecom, TP-Link, Mikrotik (SwOS/CRS), Arista та інші — див. Список обладнання. Набір даних і дій залежить від моделі.
Компоненти
Перегляд — Комутатори (switches), L3-вкладки — Маршрутизатори (routers); дії з пристроєм і портами — Керування комутаторами (switches_control); графіки — Графіки, Трафік у реальному часі; FDB історія — Історія FDB.
Загальні елементи сторінки (ліва панель, вкладки «Події», «Макроси», «Лог статусів», «Топологія», «Пінгер» тощо) описані на сторінці Список пристроїв і сторінка пристрою.
Дії з пристроєм➧
Кнопки під лівою панеллю:
| Кнопка | Дія | Право |
|---|---|---|
| Оновити | Запитати свіжі дані з обладнання | — |
| Перезавантажте пристрій | Перезавантажити комутатор (з підтвердженням) | Перезавантаження пристрою |
| Очистити показники | Скинути лічильники трафіку та помилок на всіх портах | Очищення лічильників |
| Зберегти конфігурацію на пристрої | Записати поточну конфігурацію в пам'ять комутатора | Збереження конфігурації комутатора |
Кнопки показуються, якщо модель підтримує дію, увімкнено компонент керування комутаторами і є право.

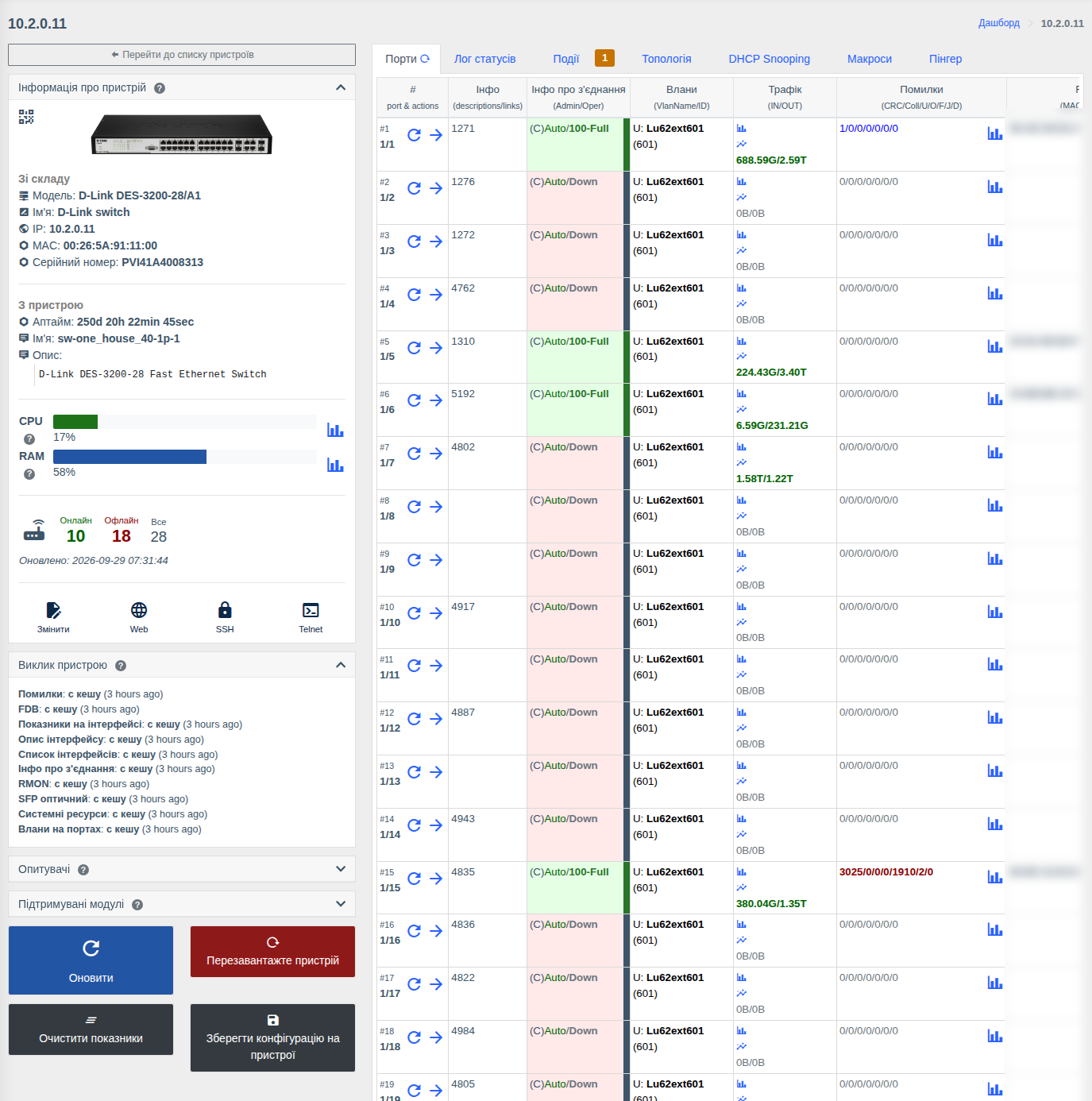

Вкладка «Порти»➧
Усі порти в одній таблиці:
| Колонка | Що показує |
|---|---|
| # | Номер і назва порту; кнопки оновити дані порту та перейти на сторінку порту |
| Інфо | Опис порту та з'єднання з іншими пристроями |
| Інфо про з'єднання | Адмін. стан / стан лінка та швидкість-дуплекс, напр. (C)Auto/100-Full (C — мідь, F — оптика). Колір: зелений — лінк є, червоний — лінку немає |
| Влани | VLAN на порту: U — untagged, T — tagged, з назвою та номером |
| Трафік | Вхідний/вихідний обсяг; значки — графік за період та графік онлайн |
| Помилки | CRC / Collisions / Undersize / Oversize / Fragments / Jabbers / Drops; зміна з моменту попереднього опитування; графік |
| FDB | MAC-адреси на порту |
| Діагностика | Результат діагностики кабелю та SFP (якщо модель підтримує) |
Кнопка оновлення біля назви вкладки або «Оновити» на лівій панелі запитує свіжі дані з обладнання.
Вкладка «Влани»
Для частини моделей D-Link при наявності права «Керування VLAN на портах» може показуватися вкладка «Влани» з матрицею «порт × VLAN». Зараз вона працює лише в режимі перегляду — VLAN на портах показані в колонці «Влани» таблиці портів. Для зміни VLAN використовуйте макроси або консоль.
Вкладки L3-обладнання➧
Для маршрутизаторів та L3-комутаторів (крім Mikrotik RouterOS — див. окрему сторінку):
| Вкладка | Що показує |
|---|---|
| Порти | Як для комутатора |
| ARPs | Таблиця ARP: IP ↔ MAC ↔ інтерфейс/VLAN |
| FDB | Таблиця MAC-адрес усього пристрою |
| Прямые маршруты | Мережі, безпосередньо підключені до інтерфейсів (direct routes) |
| Сесії BGP | BGP-піри маршрутизатора — див. нижче. Вкладка є, якщо модель підтримує BGP |

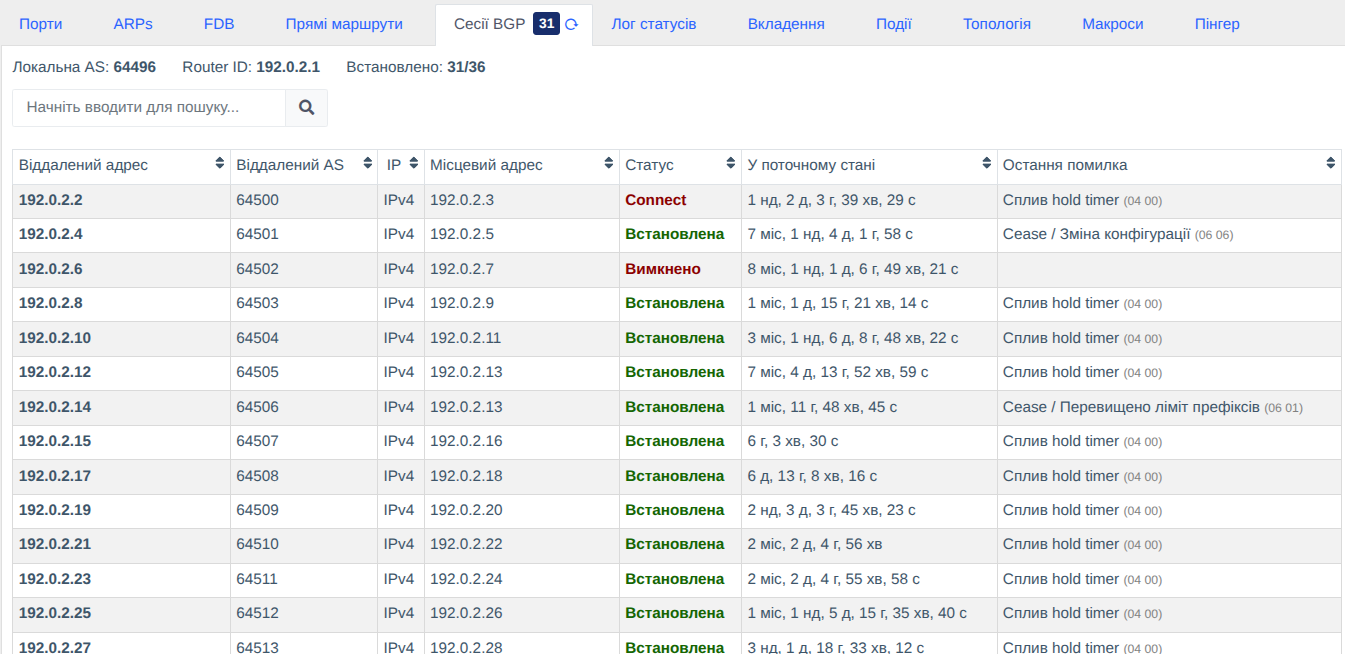

Сесії BGP➧
Вкладка «Сесії BGP» доступна для маршрутизаторів Juniper (JNP204, MX80, QFX5100), Extreme XOS та Mikrotik RouterOS (на сторінці RouterOS). Лічильник на вкладці — кількість встановлених сесій.
Над таблицею — Локальна AS, Router ID та Встановлено (встановлені сесії / усі сесії).
| Колонка | Що показує |
|---|---|
| Віддалений адрес | Адреса BGP-піра |
| Віддалений AS | AS піра |
| IP | IPv4 або IPv6 |
| Місцевий адрес | Локальна адреса сесії |
| Статус | Встановлена, стан BGP (Idle, Connect, Active, OpenSent, OpenConfirm) або Вимкнено (адміністративно вимкнена сесія) |
| У поточному стані | Скільки часу сесія перебуває в поточному стані (для встановленої — аптайм) |
| Остання помилка | Останнє повідомлення NOTIFICATION з розшифровкою (напр. «Сплив hold timer», «Cease / Зміна конфігурації») і кодом помилки в дужках |
Таблицю можна сортувати та фільтрувати за адресою, AS, версією IP та станом.
Моніторинг та події
Для Juniper та Extreme фоновий опитувач bgp_sessions увімкнено за
замовчуванням (раз на 5 хвилин; інтервал змінюється в моделі).
Він передає в Prometheus метрики стану та аптайму сесій і створює події
при падінні/підйомі сесії, її «блиманні» (перевстановленні), зміні або видаленні. Спроби
перепідключення непіднятої сесії (Idle → Connect → Active) окремих подій не створюють.

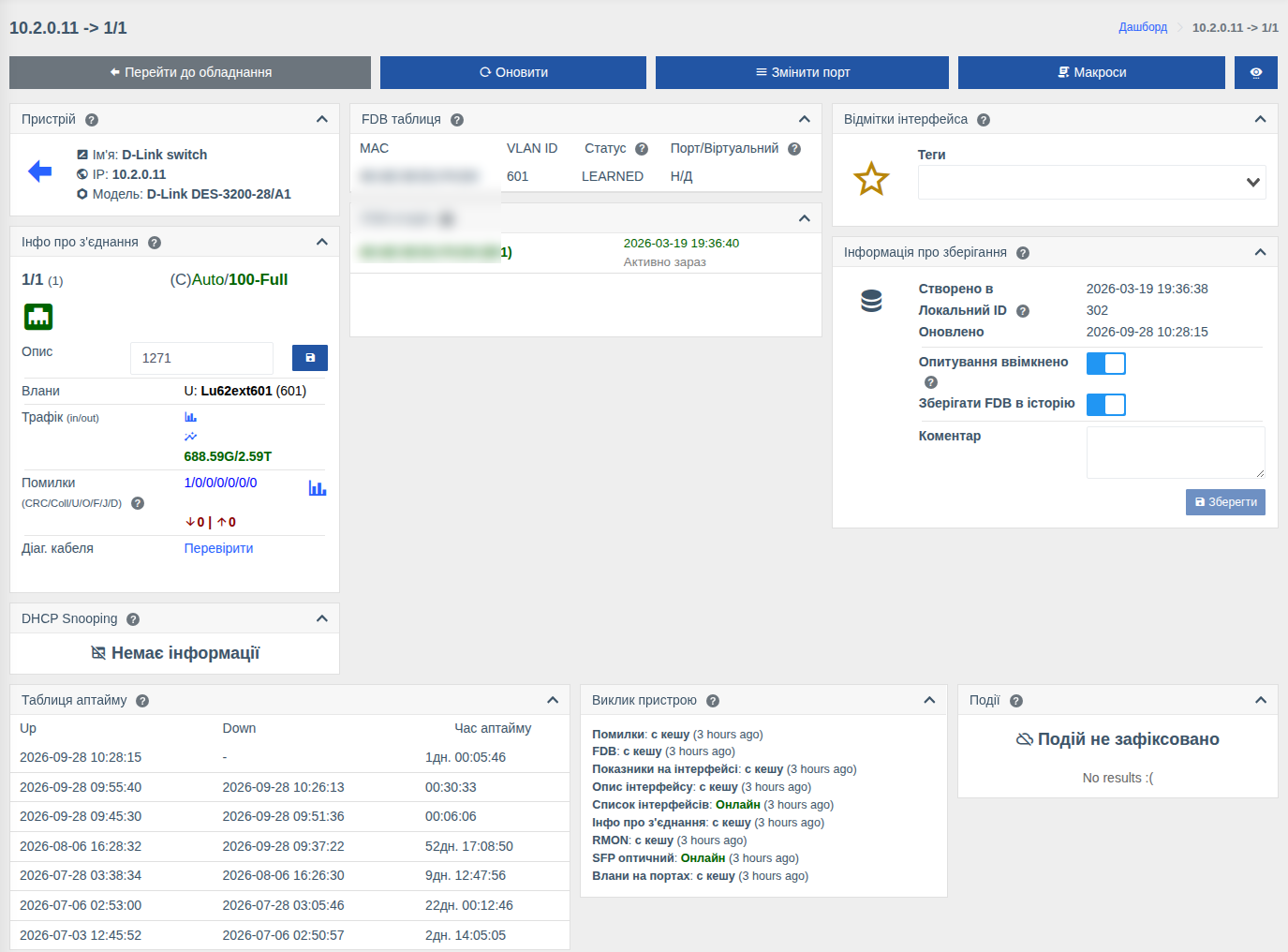

Сторінка порту➧
Кнопки вгорі:
| Кнопка | Дія | Право |
|---|---|---|
| Перейти до обладнання | Повернутися на сторінку комутатора | — |
| Оновити | Запитати свіжі дані порту | — |

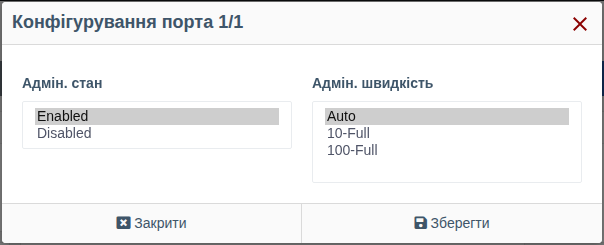

| Змінити порт | Форма «Конфігурування порта»: Адмін. стан (Enabled / Disabled) та Адмін. швидкість (Auto або фіксована швидкість-дуплекс — варіанти залежать від порту, напр. 10-Full, 100-Full) | Зміна адміністративного стану порту, Зміна швидкості порту |
| Очистити показники | Скинути лічильники порту | Очищення лічильників |
| Макроси | Запустити макрос для порту | Запуск макросів |
Картки порту:
| Картка | Що показує |
|---|---|
| Інфо про з'єднання | Назва, стан лінка та швидкість, опис (можна змінити й зберегти — право «Зміна опису порту»), VLAN, трафік і помилки з графіками, зміна помилок з попереднього опитування |
| Діаг. кабеля | Кнопка «Перевірити» запускає діагностику кабелю: стан кожної пари та відстань до обриву/замикання. Автоматичний запуск при відкритті порту вмикається параметром enable_auto_cable_diag |
| Інфо про оптичний сигнал (SFP) | Для оптичних портів: рівні RX/TX, температура, напруга, струм лазера, канали BiDi/WDM, шум RX, паспортні дані модуля |
| Інтерфейси в LACP | Для агрегованих каналів — список фізичних портів, що входять в агрегацію, з посиланнями |
| DHCP Snooping | Прив'язки MAC/IP на порту — DHCP Snooping |
| FDB таблиця / FDB історія | MAC-адреси на порту зараз та історія |
| Таблиця аптайму | Історія Up/Down порту |
| Загальні картки | Відмітки, зберігання, білінг, топологія, події, з'єднання, положення, QR — див. Сторінка порту або ONU |
Note
Діагностика кабелю на частині обладнання ненадовго перериває лінк на порту.
Права➧
| Дія | Право |
|---|---|
| Перегляд комутатора та портів | Інформація з комутаторів |
| Перезавантаження пристрою | Перезавантаження пристрою |
| Збереження конфігурації | Збереження конфігурації комутатора |
| Очищення лічильників | Очищення лічильників |
| Зміна опису порту | Зміна опису порту |
| Увімкнення/вимкнення порту | Зміна адміністративного стану порту |
| Зміна швидкості порту | Зміна швидкості порту |
| Вкладка «Влани» (перегляд) | Керування VLAN на портах |
Див. Ролі та права.
