Сторінка ONU➧
Огляд

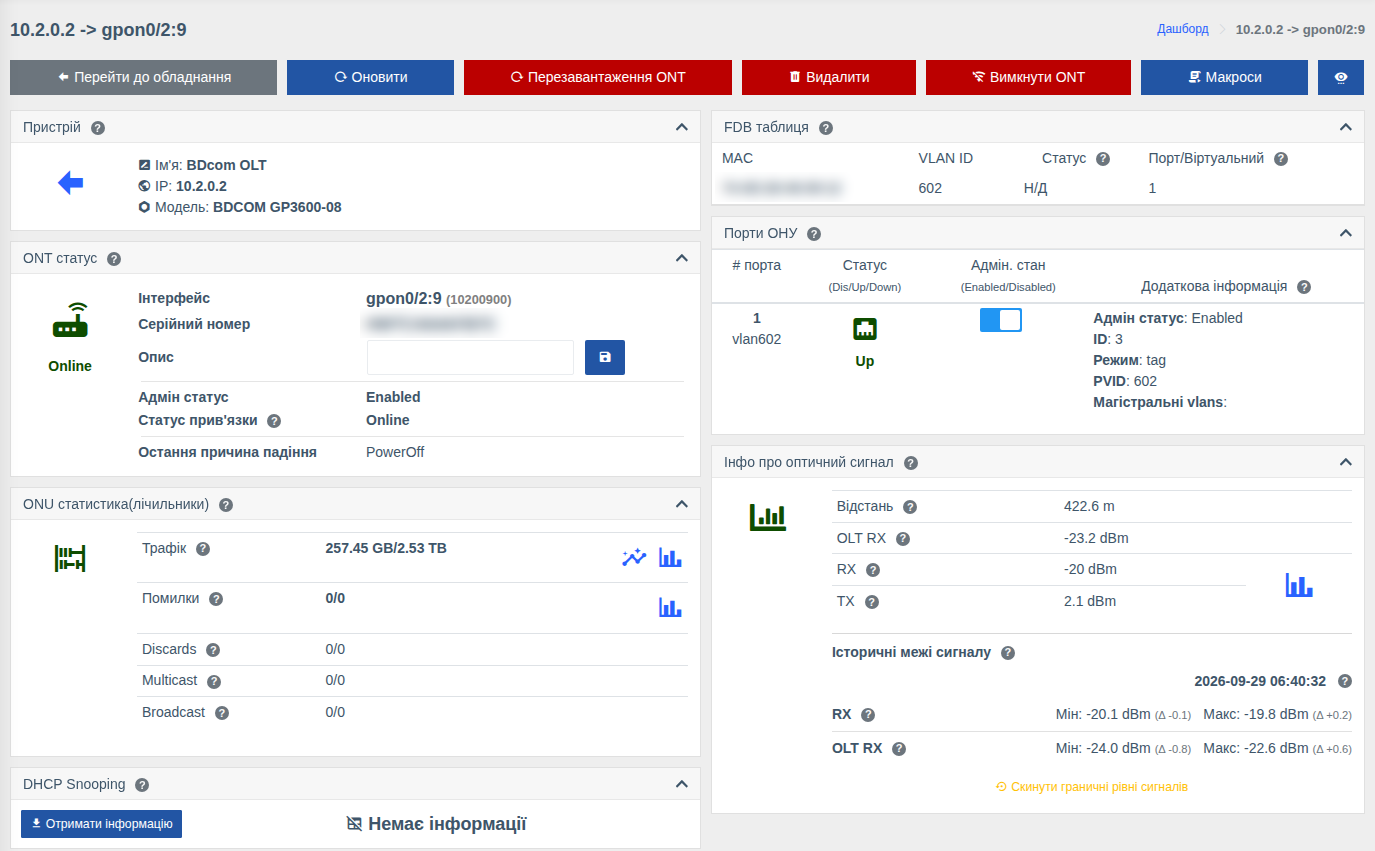

Сторінка ONU — головний інструмент техпідтримки та монтажників: статус і причини відключень, рівні сигналу, порти абонента, MAC-адреси за ONU, лічильники та дії з ONU (перезавантаження, вимкнення, видалення). Відкривається з дерева ONT, пошуку, списку ONU або посилань у подіях.
Компоненти
Перегляд — OLT (olts); кнопки дій, опис, UNI-порти — Керування OLT (olts_control); графіки — Графіки, Трафік у реальному часі; FDB історія — Історія FDB; макроси — Макроси.
Набір карток і дій залежить від моделі OLT та ONU. Непотрібні картки можна приховати — див. Приховати зайві картки.
Кнопки дій➧
| Кнопка | Дія | Право |
|---|---|---|
| Перейти до обладнання | Повернутися на сторінку OLT | — |
| Оновити | Запитати свіжі дані з OLT | — |
| Перезавантаження ONT | Перезавантажити ONU (з підтвердженням) | Перезавантаження ONU |
| Видалити | Видалити ONU з OLT (скасувати реєстрацію) | Скасування реєстрації ONU |
| Скинути | Скинути налаштування ONU | Скидання налаштувань ONU |
| Вимкнути ONT / Включити ОНУ | Адміністративно вимкнути або увімкнути ONU | Увімкнення / вимкнення ONU |
| Макроси | Запустити макрос для цієї ONU | Запуск макросів |
| Іконка ока | Керування картками | — |
Кнопка показується, лише якщо модель підтримує дію, увімкнено компонент керування OLT і у вас є відповідне право.
Картки➧
ONT статус➧
| Поле | Опис |
|---|---|
| Інтерфейс | Назва ONU на OLT (напр. gpon0/2:9) та внутрішній ID |
| Серійний номер / MAC-адреса | Ідентифікатор ONU (GPON — серійний номер, EPON — MAC) |
| Опис | Опис ONU на OLT — можна змінити та зберегти прямо тут (право «Редагування опису ONU») |
| Адмін статус | Enabled / Disabled — чи увімкнено ONU адміністративно |
| Статус прив'язки | Стан на фізичному рівні: Online, Offline, LOS (втрата сигналу — проблема з волокном), PowerOff (у абонента вимкнено живлення) |
| Стан конфігурації | Чи застосовано конфігурацію ONU на OLT |
| Остання причина падіння | Чому ONU востаннє відключалась |
| Остання реєстрація / скасування, В онлайні / В офлайні | Коли ONU реєструвалась/відключалась і скільки часу в поточному стані (залежить від моделі) |
Інфо про оптичний сигнал➧
- Відстань від OLT до ONU;
- RX — сигнал, який ONU бачить з OLT; TX — сигнал, який передає ONU;
- OLT RX — сигнал від ONU, який бачить OLT;
- температура та напруга ONU (якщо модель їх віддає);
- значок графіка — історія рівнів сигналу за період;
- Історичні межі сигналу — мінімум і максимум з моменту скидання, див. Історія рівнів сигналу ONU.
Якщо ONU офлайн, поточні рівні отримати неможливо — дивіться графік історії та історичні межі.
ONU статистика (лічильники)➧
Трафік, помилки, discards, multicast та broadcast у напрямках до та від абонента. Значки біля трафіку — графік за період та графік онлайн (оновлюється кожні кілька секунд); біля помилок — графік помилок.
Порти ОНУ (UNI)➧
Абонентські порти ONU (LAN/POTS):
- Статус — Up / Down / Disabled;
- Адмін. стан — перемикач для увімкнення/вимкнення порту (право «Керування UNI-портами на ONU»);
- Додаткова інформація — режим VLAN, PVID, магістральні VLAN, швидкість, дуплекс тощо (залежить від моделі).
FDB таблиця та FDB історія➧
MAC-адреси за ONU зараз (з VLAN та типом запису) та історія: коли й на якій ONU була кожна MAC-адреса. Дозволяє знайти, який роутер абонента підключено, і чи не переїхав він на іншу ONU.
Інші картки➧
| Картка | Що показує |
|---|---|
| Інформація про постачальника | Виробник, модель, версія апаратної частини, версії прошивки (active / committed) |
| Конфігурація ONT | Поточні параметри ONU на OLT (профілі, VLAN, сервіси — залежить від моделі) |
| ONT IP-хост | IP-хости ONU (інтерфейси керування/сервісів): ID, MAC, IP-адреса |
| Таблиця спадної історії | Реєстрації та дереєстрації ONU з причинами відключення |
| DHCP Snooping | Прив'язки MAC/IP за ONU — кнопка «Отримати інформацію», див. DHCP Snooping |
| Таблиця аптайму | Історія Up/Down з причинами падіння |
| Пристрій | OLT, до якого підключено ONU |
| Загальні картки | Відмітки, зберігання, білінг, топологія, події, з'єднання, положення, QR — див. Сторінка порту або ONU |
Права➧
| Дія | Право |
|---|---|
| Перегляд ONU | Інформація з OLT |
| Перезавантаження | Перезавантаження ONU |
| Видалення | Скасування реєстрації ONU |
| Скидання налаштувань | Скидання налаштувань ONU |
| Увімкнення / вимкнення ONU | Увімкнення / вимкнення ONU |
| Зміна опису | Редагування опису ONU |
| Керування UNI-портами | Керування UNI-портами на ONU |
| Очищення лічильників | Очищення лічильників ONU |
Див. Ролі та права.
