Робота з OLT➧
Огляд
Сторінка OLT збирає все про PON-мережу: дерево ONU по портах, фізичні інтерфейси, реєстрацію нових ONU, DHCP Snooping, чорний список. Звідси можна перейти на сторінку PON-порту, фізичного порту або конкретної ONU.
Підтримувані OLT: Huawei MA56xx/MA58xx, ZTE C3xx/C6xx, BDcom P3xxx/GP3600, C-Data, V-Solution, GCOM — повний перелік у Списку обладнання. Набір даних і дій залежить від моделі.
Компоненти
Сторінку OLT дає компонент OLT (olts), дії з портами — Керування OLT (olts_control), реєстрацію — Реєстрація ONU (onts_registration), графіки — Графіки та Трафік у реальному часі.
Загальні елементи сторінки (ліва панель, вкладки «Події», «Макроси», «Лог статусів» тощо) описані на сторінці Список пристроїв і сторінка пристрою.
Вкладки OLT➧
| Вкладка | Призначення |
|---|---|
| Дерево ONT | PON-порти та ONU на них |
| Фіз. інтерфейси | Усі фізичні порти OLT: аплінки, PON-порти |
| Незареєстровані ONT | Нові ONU, які очікують реєстрації |
| DHCP Snooping | Прив'язки MAC/IP/VLAN по ONU |
| Блеклист ОНУ | Чорний список ONU |
| Події, Макроси, Лог статусів, Вкладення, Топологія, Бекапи, Пінгер | Загальні вкладки |

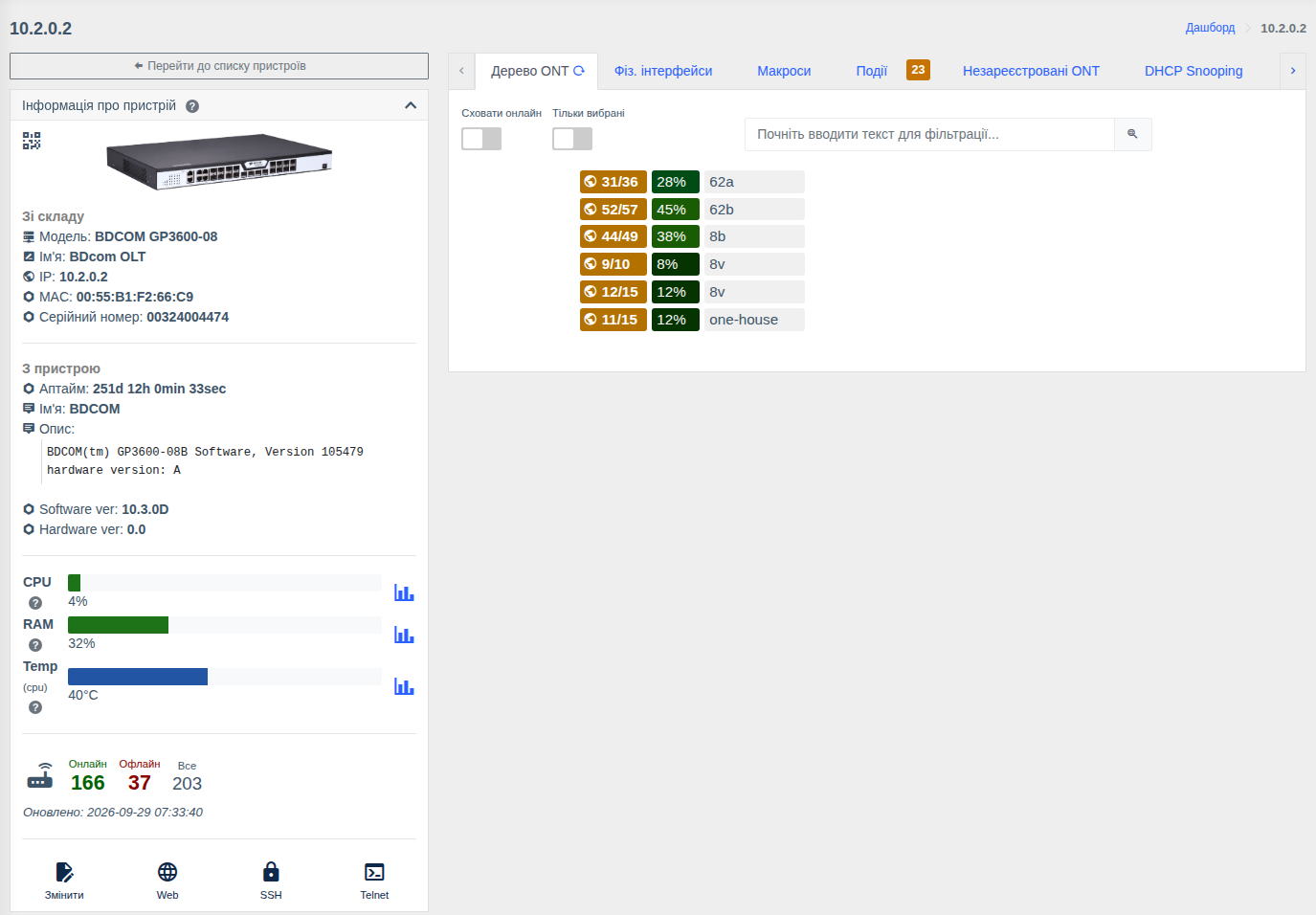

Дерево ONT➧
Кожен рядок — PON-порт:
- ONU онлайн / всього на порту (
31/36); - заповненість порту — кількість ONU відносно максимуму для порту (напр. 36 з 128 = 28%); колір змінюється, коли порт наближається до заповнення;
- опис порту.
Натисніть на порт, щоб розгорнути список його ONU зі статусом, серійним номером/MAC, описом та рівнем сигналу. Натискання на ONU відкриває її сторінку.
Над деревом:
| Елемент | Призначення |
|---|---|
| Сховати онлайн | Показати лише ONU, що не в мережі, — швидкий пошук аварій |
| Тільки вибрані | Показати лише обрані ONU |
| Фільтр | Пошук ONU за назвою інтерфейсу, серійним номером/MAC, описом |

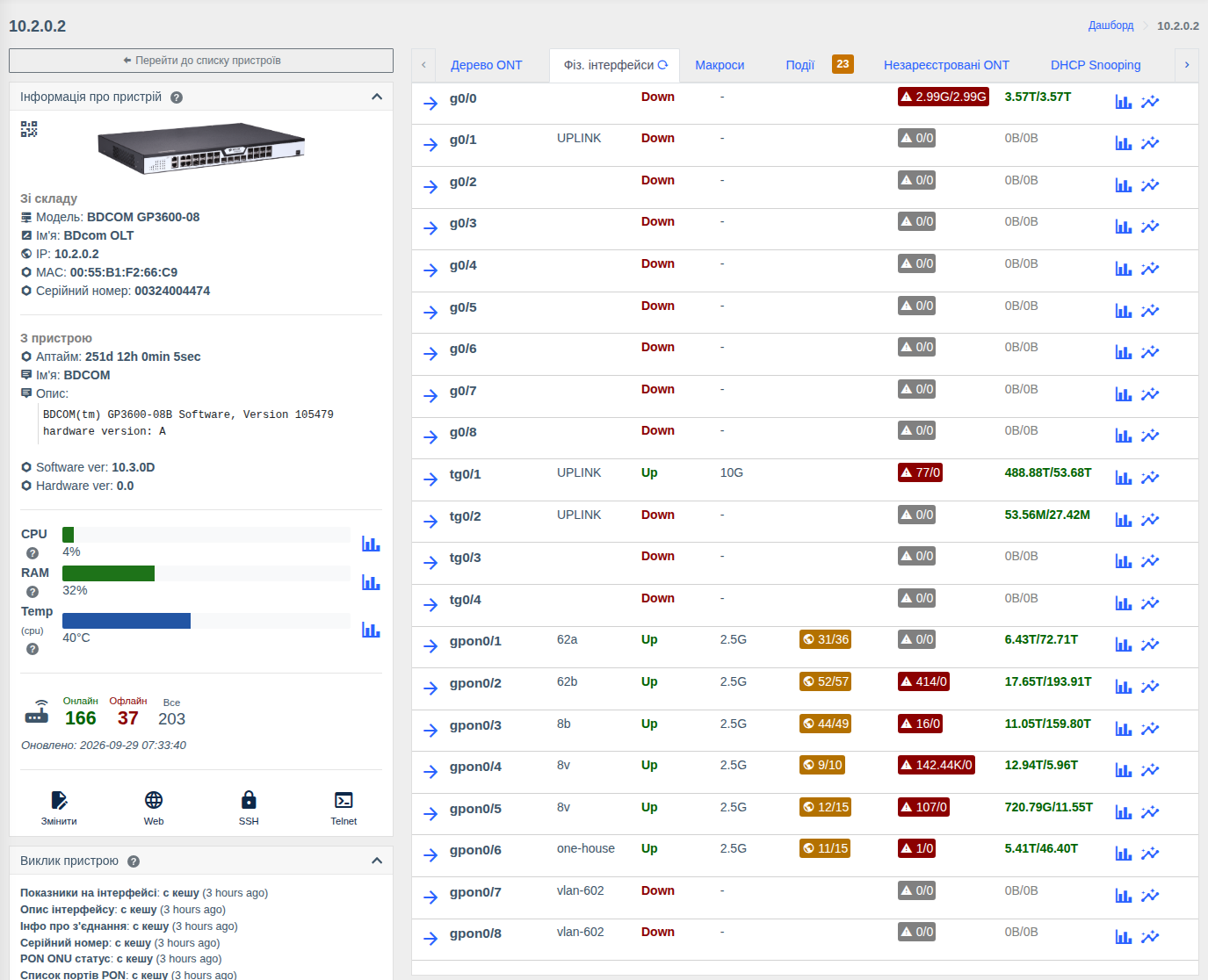

Фіз. інтерфейси➧
Таблиця всіх фізичних портів OLT (Ethernet-аплінки та PON-порти):
| Колонка | Опис |
|---|---|
| Назва та опис | Натискання на стрілку відкриває сторінку порту |
| Статус, швидкість | Стан лінка та поточна швидкість |
| Статистика ОНУ | Для PON — ONU онлайн/всього |
| Помилки | Кількість помилок (червоним — є помилки) |
| Трафік | Обсяг трафіку вхідний/вихідний; значки — графік за період та графік онлайн (live) |
| Дії | Конфігурування порта (опис, адмін. стан) та Скинути порт — вимкнути/увімкнути порт з ресетом (якщо модель підтримує і є право «Керування фізичними портами») |
Незареєстровані ONT➧
Список ONU, підключених до OLT, але ще не зареєстрованих: порт, серійний номер/MAC та інші дані, які повідомляє OLT. Кнопка «Зареєструвати» відкриває форму реєстрації за вашим шаблоном. Список оновлюється за розкладом та при відкритті вкладки. Налаштування — Реєстрація ONU.

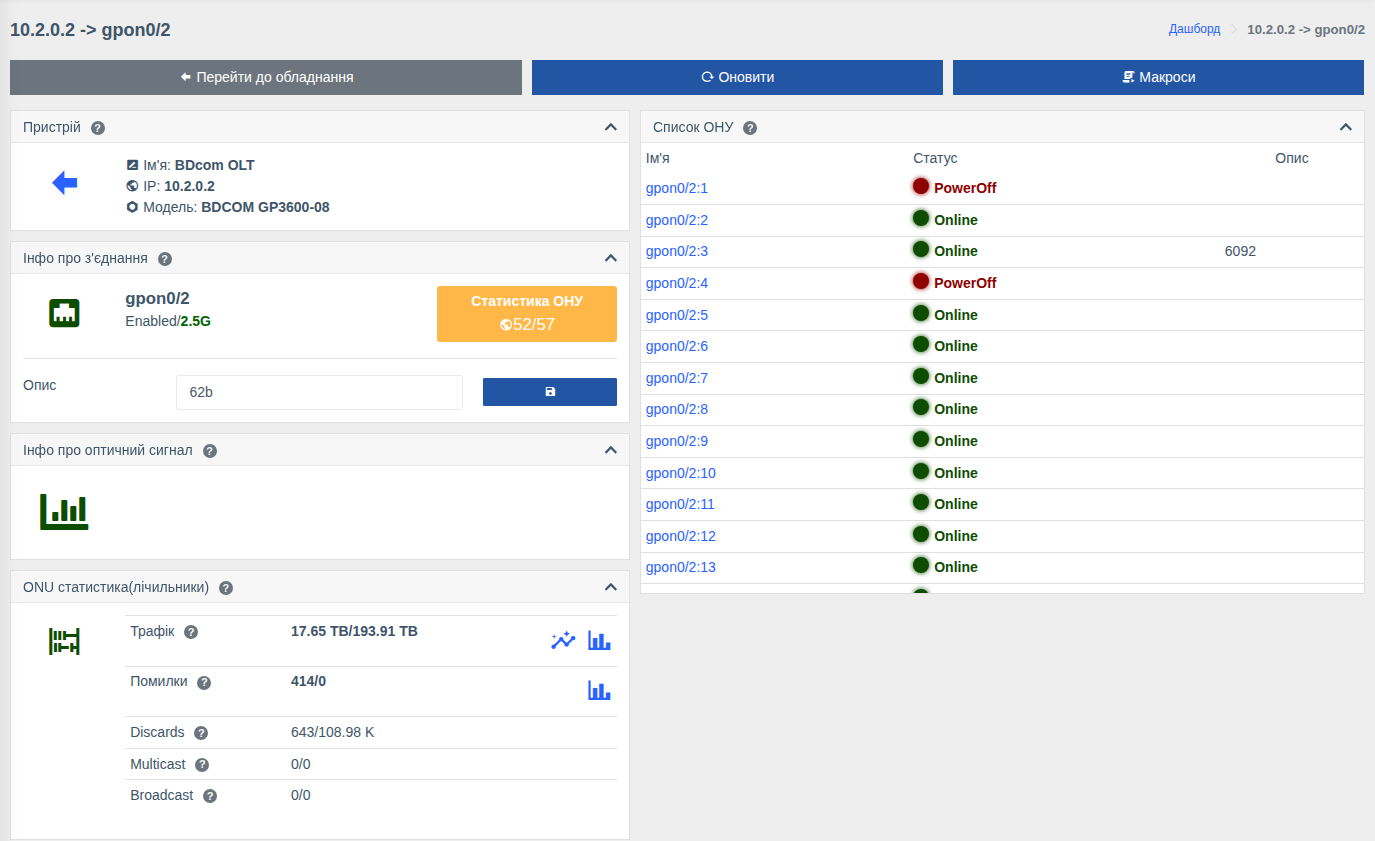

Сторінка PON-порту➧
Відкривається з дерева ONT або таблиці фізичних інтерфейсів.
| Картка | Що показує |
|---|---|
| Інфо про з'єднання | Назва порту, стан (Enabled/Disabled) і швидкість, Статистика ОНУ (онлайн/всього), редагування опису порту |
| Список ОНУ | Усі ONU порту зі статусом (Online / Offline / LOS / PowerOff) та описом, з посиланням на кожну |
| Інфо про оптичний сигнал | Оптика SFP-модуля порту (якщо модель підтримує) та графік історії |
| ONU статистика (лічильники) | Трафік, помилки, discards, multicast, broadcast по порту з графіками |
| Загальні картки | Відмітки, зберігання, аптайм, топологія, події, з'єднання, QR — див. Сторінка порту або ONU |
Кнопки вгорі: Перейти до обладнання, Оновити, Макроси.
Локальні описи PON-портів
Якщо опис PON-порту потрібно вести лише у WildcoreDMS, не записуючи його на OLT, увімкніть
параметр disable_save_description_on_physical_ifaces.
Права➧
| Дія | Право |
|---|---|
| Перегляд OLT, дерева ONU, портів | Інформація з OLT |
| Конфігурування та скидання фізичних портів | Керування фізичними портами |
| Реєстрація ONU | Реєстрація ONU |
| Дії з ONU | див. Сторінка ONU |
Дії з обладнанням потребують компонента керування OLT. Див. Ролі та права.
