Історія рівнів сигналу ONU

Огляд

Починаючи з версії 0.31 WildcoreDMS запам'ятовує для кожної ONU мінімальний і максимальний рівень оптичного сигналу та час останньої зміни. Це дозволяє побачити, чи «гуляє» сигнал, навіть якщо в момент перегляду він у нормі — наприклад, через погану конекторку або перегин кабелю.

Компоненти

Збір — OLT (olts) та опитувач; графіки — Графіки.

Що зберігається

Для кожної ONU система зберігає:

Показник	Опис
RX	Рівень сигналу, який приймає ONU
TX	Рівень сигналу, який передає ONU
OLT RX	Рівень сигналу від ONU, який приймає OLT

Для кожного показника — поточне значення, мінімум і максимум з моменту останнього скидання, а також час останньої зміни. Значення оновлюються опитувачем (опитування рівнів сигналу) і при відкритті сторінки ONU; запис відбувається лише тоді, коли значення справді змінилося.

Де переглянути

Картка ONU

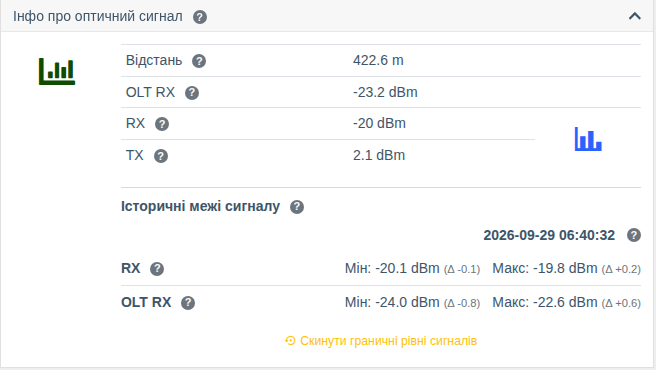

Сторінка ONU → картка «Інфо про оптичний сигнал» → блок «Історичні межі сигналу».

• дата й час останньої зміни сигналу;
• для RX та OLT RX — Мін і Макс, а в дужках (Δ) — наскільки межа відрізняється від поточного значення;
• кнопка «Скинути граничні рівні сигналів» — встановлює мінімум і максимум рівними поточним показникам (з підтвердженням). Корисно після ремонту лінії, щоб почати спостереження заново.

Список ONU

У списку ONU (Інтерфейси > Список ONT) доступні сортування за RX з боку OLT та колонка «Оптичний RX delta» — різниця між рівнем RX на ONU та RX на OLT. Велика різниця може вказувати на проблему в лінії або з оптикою ONU.

Скидання через API

Скинути межі можна також для всіх ONU пристрою одразу — методами API PUT /api/v1/ont-signal/reset/device/{id} та PUT /api/v1/ont-signal/reset/interface/{id}, див. API.

Права

Дія	Право
Перегляд історії	Перегляд пристроїв
Скидання меж	Керування інтерфейсами пристроїв
